Specyfikacja techniczna
FL-MOB-i1 — mobilny analizator jakości energii
FL-MOB-i1 to mobilny analizator jakości energii do diagnostyki instalacji jedno- i trójfazowych. Umożliwia pomiar napięcia, prądu, mocy czynnej i biernej, energii, harmonicznych oraz asymetrii, a zestaw w walizce pozwala szybko wykonać audyt obiektu i przygotować dane do dalszej analizy.
Parametry ogólne
Model handlowy
FL-MOB-i1
Typ produktu
Mobilny analizator jakości energii
Zastosowanie
Analiza energii, pomiary elektryczne i diagnostyka jakości zasilania
Obsługiwane układy
1-fazowe i 3-fazowe

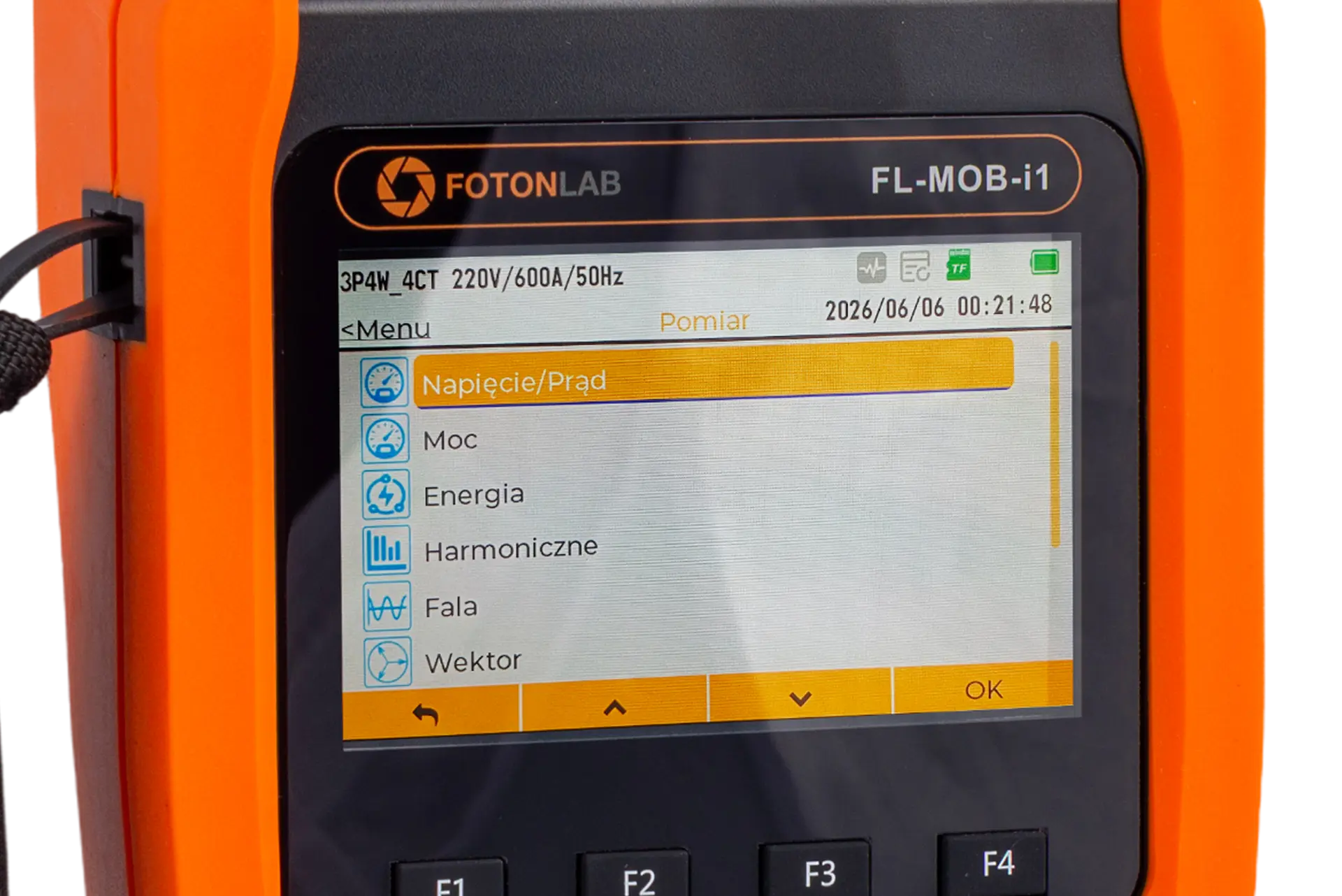

Tryby pomiarowe
3P4W_4CT, 3P4W_3CT, 3P3W_3CT, 3P3W_2CT, 1P3W, 1P2W
Czujniki prądowe
Cewki Rogowskiego lub przekładniki CT
Pomiary i dokładność
Zakres napięcia
0–600 V AC
Dokładność napięcia
0,2%
Zakres wejściowy prądu
0–420 mV AC
Dokładność prądu
0,2% + dokładność czujnika
Częstotliwość
45–65 Hz
Współczynnik mocy
-1 do +1, dokładność ±0,005
Zakres analiz
Napięcie
Napięcia fazowe, międzyfazowe, N-GND, wartość szczytowa
Prąd
Prądy fazowe ABCN, współczynnik szczytu, K-factor
Moc
Moc czynna, bierna i pozorna dla faz oraz suma całkowita
Energia
Energia czynna, bierna i pozorna, import/export, CO₂
Harmoniczne
THD, TOHD, TEHD, harmoniczne 1–50
Asymetria
Asymetria napięcia i prądu
Rejestracja i komunikacja
Rejestracja danych
Dane podstawowe, harmoniczne, zdarzenia i przebiegi falowe
Format zapisu
CSV
Pamięć
32 GB
Minimalny interwał
5 s
Eksport danych
USB
Komunikacja
RJ45 Ethernet, Modbus TCP
Obudowa i warunki pracy
Wymiary analizatora
215 × 130 × 60 mm
Masa analizatora
ok. 850 g
Temperatura pracy
-20°C do +55°C
Wilgotność pracy
poniżej 90% RH
Kategoria pomiarowa
CAT III 600 V
Stopień ochrony
IP30
Bezpieczeństwo i praca pomiarowa
Instalacje
Pomiar instalacji jedno- i trójfazowych
Harmoniczne
Analiza harmonicznych od 1 do 50
Zdarzenia jakości energii
Zapady, wzrosty, przerwy napięciowe, asymetria i harmoniczne
Wykres wektorowy
Kąty fazowe napięcia i prądu oraz zależności międzyfazowe
Zapotrzebowanie
Zapotrzebowanie i zapotrzebowanie szczytowe dla prądu oraz mocy P/Q/S
Do czego służy FL-MOB-i1?
Analizator pozwala wykonać pomiary, które pomagają ocenić realną pracę instalacji, dobrać urządzenia energetyczne oraz wykryć problemy wpływające na koszty energii.
- Tworzenie profilu zużycia energii obiektu
- Określanie mocy szczytowej instalacji
- Analiza jakości zasilania: zapady, wzrosty napięcia i harmoniczne
- Sprawdzenie parametrów przed doborem PV, magazynu energii lub kompensatora
- Identyfikacja strat i możliwości obniżenia kosztów energii
- Analiza współczynnika mocy i zapotrzebowania szczytowego kVA
- Kontrola przeciążenia faz i nierównomiernego obciążenia instalacji
Dane z FL-MOB-i1 mogą zostać wykorzystane do przygotowania profilu energetycznego obiektu, doboru instalacji PV, magazynu energii, agregatu rezerwowego i kompensatora mocy biernej.

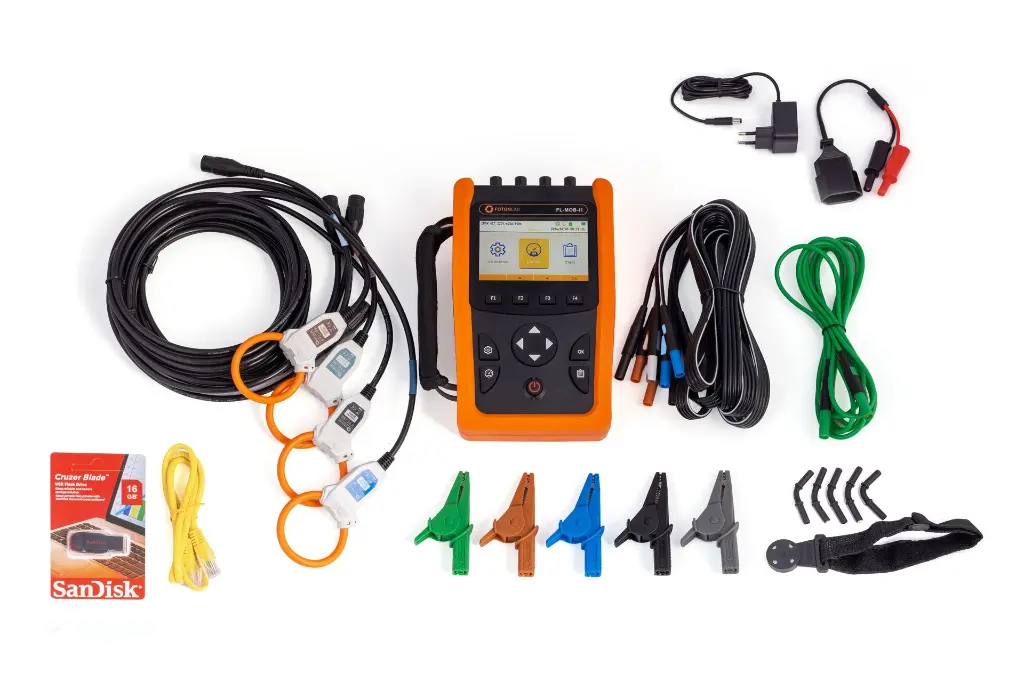

Zestaw FL-MOB-i1
Zestaw dostarczany jest w walizce transportowej z okablowaniem i akcesoriami pomiarowymi.

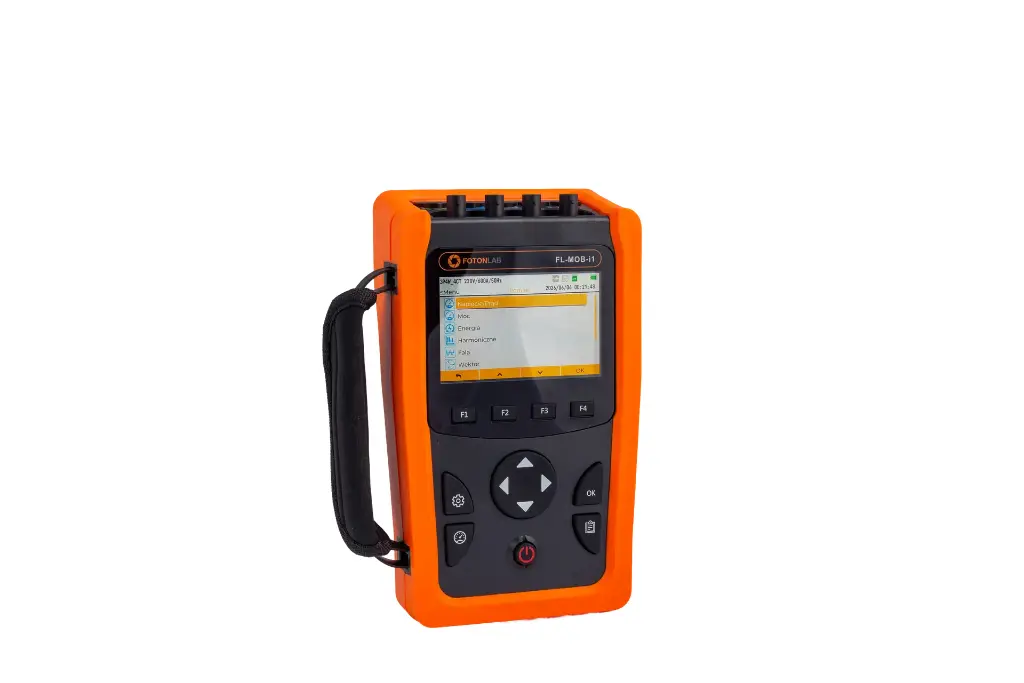

Analizator FL-MOB-i1
Główne urządzenie pomiarowe do analizy jakości energii.

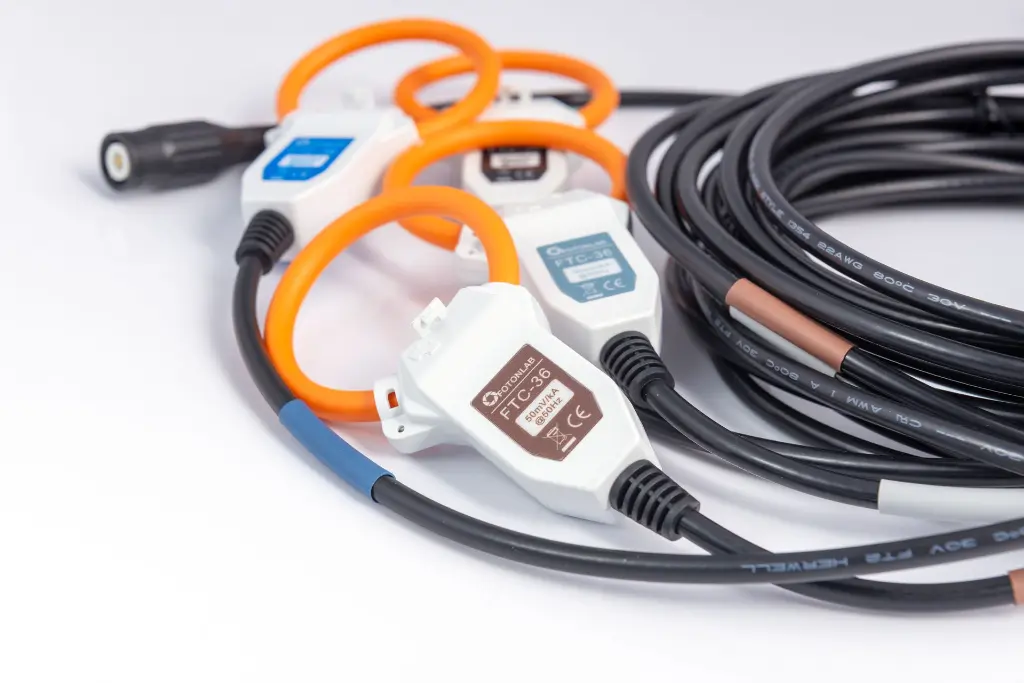

4× cewki Rogowskiego
600 A / 24 mm.

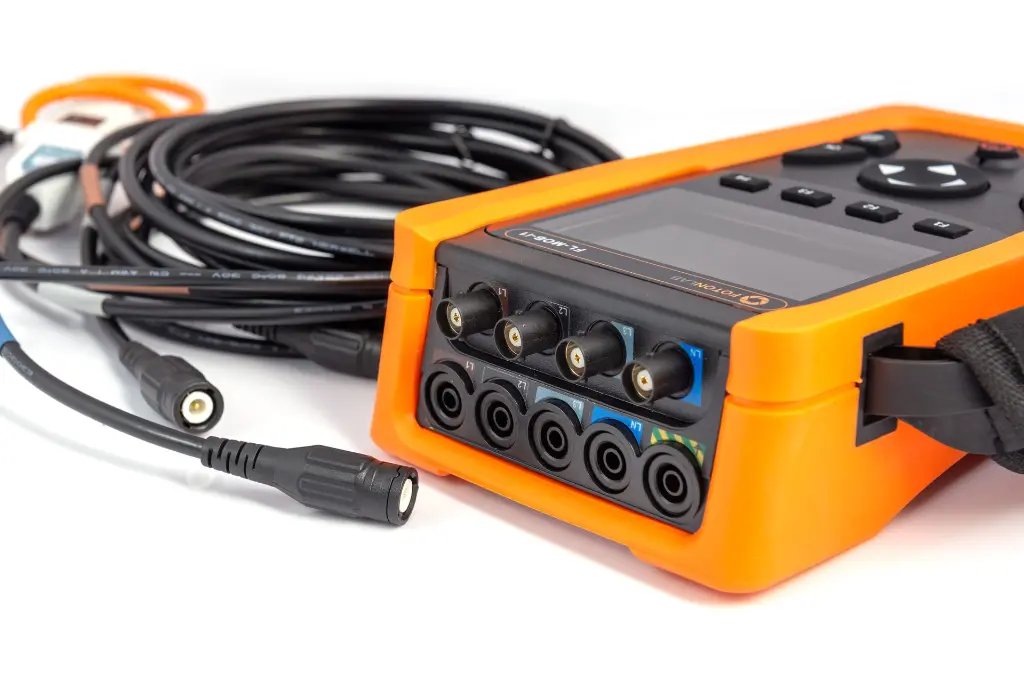

5× przewody napięciowe
Przewody pomiarowe z krokodylkami.
5× sondy magnetyczne
Magnetyczne sondy napięciowe do pomiarów.
Zasilacz 5 V
Zasilanie urządzenia podczas pracy.

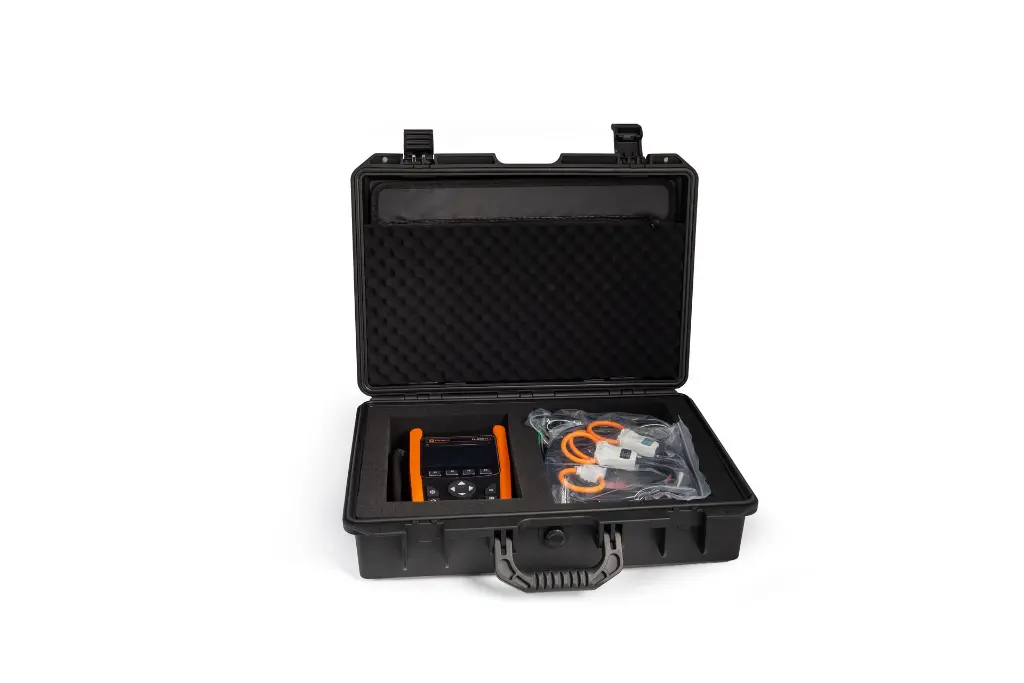

Walizka transportowa
Bezpieczny transport analizatora i akcesoriów.
Akcesoria pomiarowe
Elementy pomocnicze do pracy w obiekcie.
USB 16 GB i RJ45
Nośnik danych oraz przewód komunikacyjny.
Najważniejsze parametry
Zestawienie podstawowych parametrów technicznych FL-MOB-i1 do szybkiego porównania i oceny zastosowania w obiekcie.
FL-MOB-i1 sprawdza się przy audytach energetycznych, diagnostyce instalacji, analizie jakości zasilania oraz przygotowaniu danych do doboru PV, magazynu energii, agregatu rezerwowego lub kompensatora mocy biernej.
