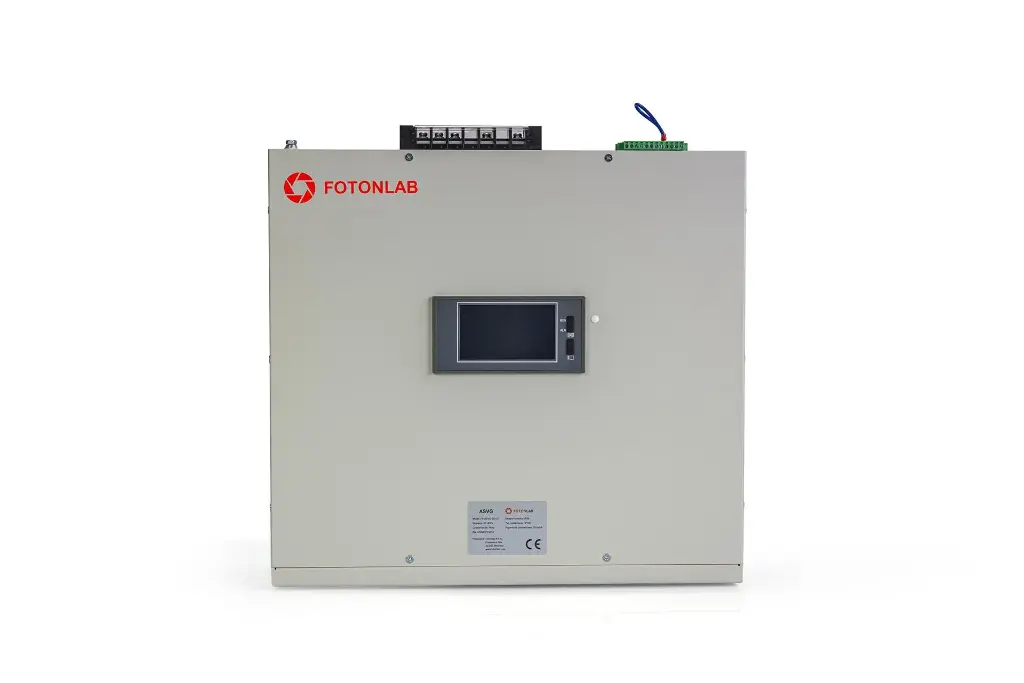

Kompensator Fotonlab FL-ASVG-xx-G2

https://fotonlab.com/web/image/product.template/7/image_1920?unique=234c4ff

Kompensator Fotonlab FL-ASVG-G2 ogranicza opłaty za moc bierną na fakturze za energię. Urządzenie automatycznie analizuje sieć i poprawia współczynnik mocy, dzięki czemu firma może zmniejszyć niepotrzebne koszty dystrybucyjne.

 Zintegrowany z systemem Fotonlab Cloud

10900,00 zł 10900.0 PLN 10900,00 zł

Not Available For Sale

  • MOC (kVar)
  • Napięcie

Ta kombinacja nie istnieje.

Skontaktuj się z nami

Warunki i postanowienia
Wysyłka w ciągu 2-3 dni roboczych

Udostępnij

FL-ASVG
kompensator mocy biernej z monitoringiem
Fotonlab Cloud


Zmniejsz opłaty za energię bierną i kontroluj parametry instalacji w czasie rzeczywistym. FL-ASVG automatycznie kompensuje moc bierną, poprawia współczynnik mocy i pozwala monitorować pracę systemu przez Fotonlab Cloud.

Dowiedz się więcej

Specyfikacja techniczna

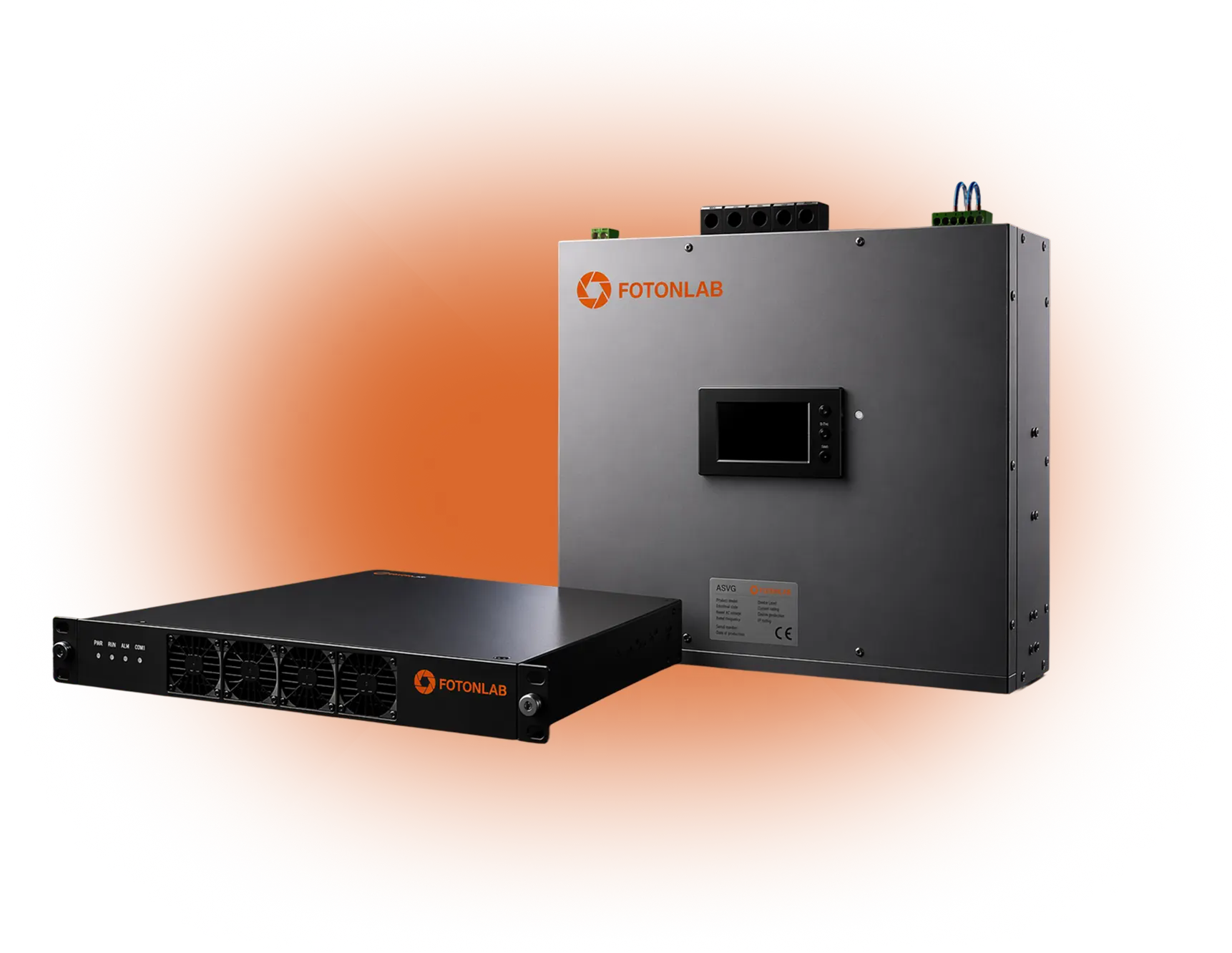

FL-ASVG-G2 / FL-ASVG-G2-MINI

Kompensatory mocy biernej Fotonlab do zastosowań od 15 kVar do 100 kVar, z możliwością integracji z systemem Fotonlab Cloud oraz rozbudowy układów o większe moce w konfiguracji projektowej.

Moc i parametry elektryczne

Dostępne moce 15 kVar, 30 kVar, 50 kVar, 75 kVar, 100 kVar
Napięcie znamionowe 15 kVar: 380 V ±20%
30–100 kVar: 400 V ±15%
Częstotliwość 15 kVar: 50/60 Hz ±10%
30–100 kVar: 50 Hz ±5%
Tryb połączenia 3-fazowe, 4-żyłowe
Skalowanie układu Możliwość pracy równoległej do budowy układów o większej mocy

Funkcje kompensacji

Tryb kompensacji Kompensacja mocy biernej, kompensacja asymetrii 3-fazowej, wygładzanie harmonicznych
Współczynnik mocy Regulowany od -1.0 do +1.0
Czas reakcji 15 kVar: ≤10 ms
30–100 kVar: ≤5 ms
Częstotliwość przełączania 30–100 kVar: 25–35 kHz
Efektywność 99,7%

Sterowanie i komunikacja

Komunikacja 15 kVar: RS-485, Modbus
30–100 kVar: RS485, Modbus, Ethernet, opcjonalnie Wi-Fi
Integracja z Cloud 15 kVar: współpraca z Fotonlab Cloud przez FL-CM
30–100 kVar: integracja systemowa z Fotonlab Cloud
Interfejs lokalny Dotykowy ekran LCD 7” w wariantach 30–100 kVar
Kontroler FPGA + DSP Xilinx w wariantach 30–100 kVar
Przekładniki CT 15 kVar: wejście prądowe …/5 A

Obudowa i warunki pracy

Stopień ochrony IP20
Głośność pracy ≤60 dB
dla wybranych wariantów w trybie małego obciążenia <45 dB
Pobór / strata mocy 15 kVar: ≤2.0% mocy czynnej
30–100 kVar: ≤3% pojemności znamionowej
Zakres temperatury 15 kVar: -40°C do +50°C
Wysokość pracy 15 kVar: do 5000 m n.p.m.
Powyżej 1000 m: derating 1% / 100 m

Warianty i wymiary

Poniżej zestawienie podstawowych modeli serii FL-ASVG-G2 oraz kompaktowego wariantu G2-MINI.

Model Moc Wymiary Charakterystyka
FL-ASVG-15-G2-MINI 15 kVar 326 × 357 × 45 mm Kompaktowy wariant do mniejszych rozdzielni, masa ok. 5,5 kg
FL-ASVG-30-G2 30 kVar 530 × 466 × 130 mm Wariant dla małych i średnich obiektów
FL-ASVG-50-G2 50 kVar 500 × 560 × 190 mm Do obiektów komercyjnych i produkcyjnych
FL-ASVG-75-G2 75 kVar 680 × 530 × 200 mm Dla większych obciążeń i bardziej wymagających profili energetycznych
FL-ASVG-100-G2 100 kVar 680 × 530 × 200 mm Wariant dla większych obiektów i układów o wysokim zapotrzebowaniu kompensacji
Układy o większej mocy mogą być budowane projektowo przez równoległą pracę kilku urządzeń, po analizie profilu mocy biernej i parametrów sieci w obiekcie.
