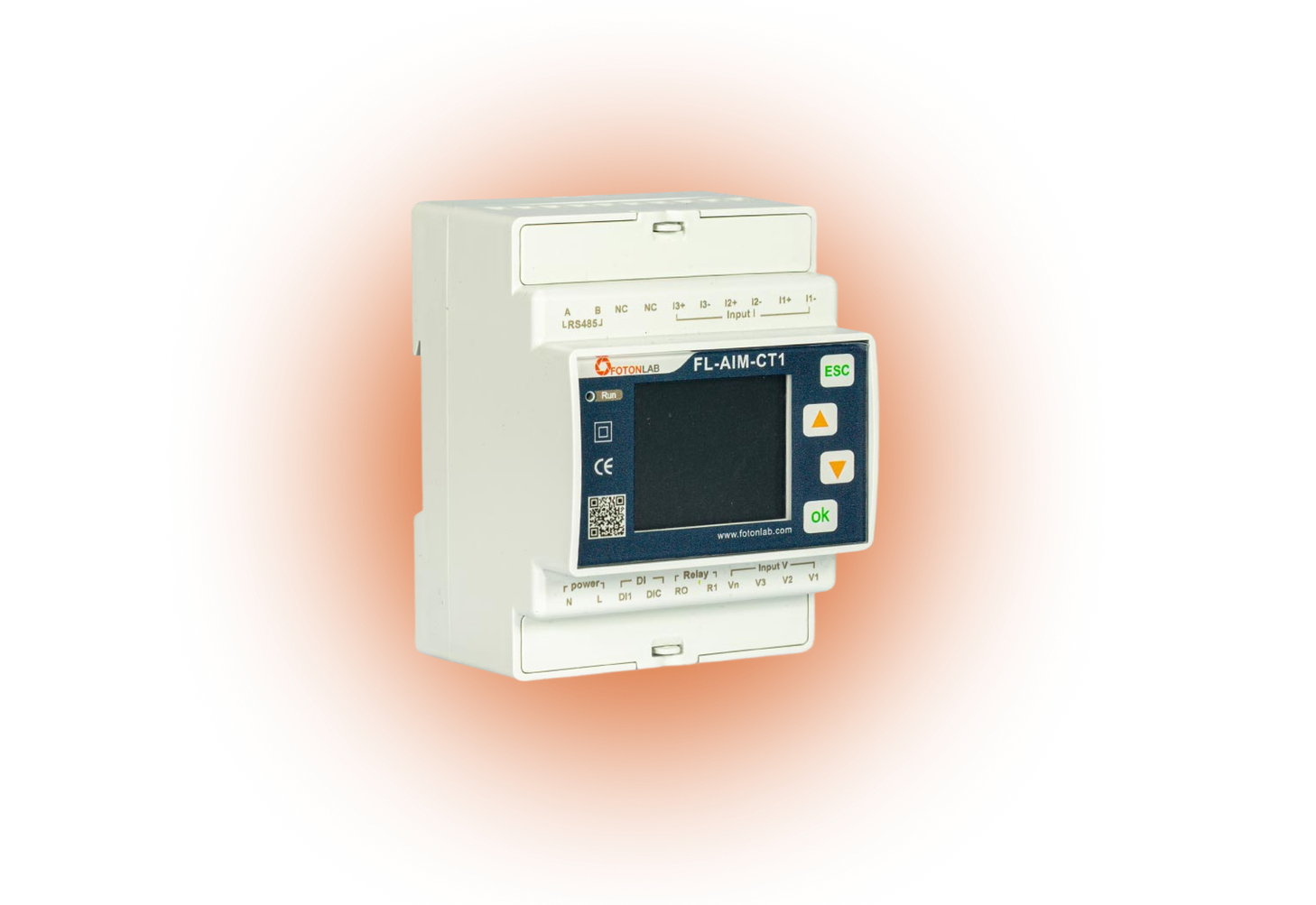

Fotonlab Analizator energii FL-AIM

https://fotonlab.com/web/image/product.template/12/image_1920?unique=f80f6fc
Kompaktowy analizator energii do pomiaru i monitorowania parametrów instalacji elektrycznej.

 Zintegrowany z systemem Fotonlab Cloud

690,00 zł 690.0 PLN 690,00 zł

Not Available For Sale

  • Komunikacja
  • Układ Pomiarowy

Ta kombinacja nie istnieje.

Skontaktuj się z nami
Komunikacja: RS485

Warunki i postanowienia
Wysyłka w ciągu 2-3 dni roboczych

Udostępnij

FL-AIM-RC1
inteligentny analizator energii elektrycznej


Mierz i kontroluj parametry instalacji w czasie rzeczywistym. FL-AIM-RC1 analizuje napięcie, prąd, moc, energię, współczynnik mocy oraz harmoniczne w układach jedno- i trójfazowych. Dzięki komunikacji RS485 / Modbus RTU może współpracować z systemem monitoringu, ułatwiając diagnostykę instalacji, analizę zużycia energii i kontrolę jakości zasilania.


Specyfikacja techniczna

FL-AIM-RC1

Trójfazowy miernik i analizator energii do monitorowania parametrów sieci, pomiaru zużycia energii, kontroli jakości zasilania oraz integracji z systemem Fotonlab Cloud.

Zasilanie i wejścia pomiarowe

Zasilanie AC 95–265 VAC, 45–60 Hz
Zasilanie DC 110–370 VDC
Opcja zasilania 24 VDC, 18–36 V
Pobór mocy ≤ 3,5 VA
Wejście napięciowe U: 60–600 VAC, maks. 720 VAC
Wejście prądowe Wejście z cewek Rogowskiego / CT, typowe 50 mV/kA lub 85 mV/kA

Pomiar i analiza parametrów

Obsługiwane sieci Sieci 3-fazowe i 1-fazowe
Mierzone parametry U, I, P/Q/S, PF/DPF, F
Energia Energia pobrana i oddana
Jakość energii THD oraz harmoniczne 2–50
Wyświetlacz TFT 1,77” do podglądu i nawigacji po ekranach pomiarowych
Typ urządzenia Wielofunkcyjny licznik / analizator na szynę DIN

Komunikacja i I/O

Komunikacja RS-485, Modbus RTU
Tryb komunikacji 2-przewodowy półdupleks
Prędkość transmisji 2400–38400 bps
Ustawienia transmisji Parzystość i bity stopu konfigurowalne
Wyjście przekaźnikowe 1 × przekaźnik NO, 3 A @ 250 VAC / 30 VDC
Wejście cyfrowe 1 × wejście cyfrowe, styk bezpotencjałowy, optoizolowane

Dokładność i warunki pracy

Dokładność napięcia U ±0,2%
Dokładność prądu I ±0,1%
Dokładność częstotliwości F ±0,01 Hz
Dokładność PF PF ±0,005
Energia czynna Klasa 0.5S, IEC 62053-22
Energia bierna Klasa 1S

Montaż, obudowa i środowisko pracy

FL-AIM-RC1 jest kompaktowym analizatorem energii przeznaczonym do montażu na szynie DIN i pracy w rozdzielniach oraz systemach monitoringu energii.

Parametr Wartość Opis
Montaż Szyna DIN 35 mm Montaż modułowy w rozdzielni elektrycznej
Wymiary ok. 94,5 × 72,5 × 66 mm Kompaktowa obudowa do zabudowy tablicowej
Masa ok. 259 g Niewielka masa urządzenia ułatwiająca montaż
Stopień ochrony IP20 Do montażu wewnątrz rozdzielni i obudów elektrycznych
Kategoria pomiarowa CAT III Praca w instalacjach rozdzielczych niskiego napięcia
Temperatura pracy -20°C do +70°C Zakres pracy urządzenia
Temperatura składowania -40°C do +85°C Zakres przechowywania urządzenia
Wilgotność ≤ 95% RH Bez kondensacji
Wysokość pracy do 3000 m n.p.m. Standardowy zakres pracy środowiskowej
Urządzenie obsługuje cewki Rogowskiego oraz przekładniki CT z wyjściem napięciowym, co ułatwia dopasowanie pomiaru do różnych instalacji i układów monitoringu energii.
